Микросхема ТМ7 содержит четыре D-триггера, входы синхронизации которых попарно соединены и обозначены как входы разрешения загрузки EI.

Если на такой вход разрешения EI подается напряжение высокого уровня, то информация, поступающая на входы D, попадает в триггеры и передаётся на их выходы.

При напряжении низкого уровня на входе разрешения EI в триггерах хранится то состояние, которое было на входах D на момент перехода сигнала на входе EI из высокого уровня в низкое (защёлкивание).

Такие триггеры используются в качестве четырехразрядного регистра хранения информации с непарным тактированием разрядов, а также в качестве буферной памяти и элемента задержки. Каждый триггер микросхемы Каждый триггер микросхемы имеет прямые Q и инверсные Q выходы.

Основные параметры микросхемы:

Напряжение питания: 5 В;
Выходное напряжение логического нуля <= 0,4 В;
Выходное напряжение логической единицы >= 2,4 В;
Входной ток логического нуля <= -3,2 мА (вх. 2, 3, 6, 7), -6.4 мА;
Входной ток логической единицы <= 0,16 мА;
Время распространения импульса при переходе 0 - 1 <= 25 нс;
Время распространения импульса при переходе 1 - 0 <= 30 нс;
Потребляемый от источника питания ток <= 53 мА.

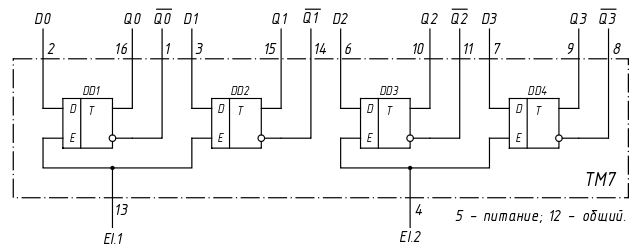

Функциональная схема:

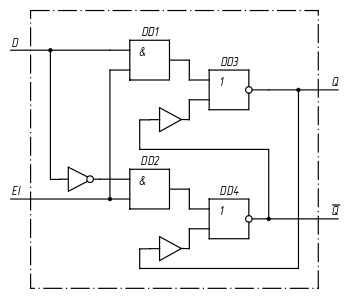

Структура D-триггера:

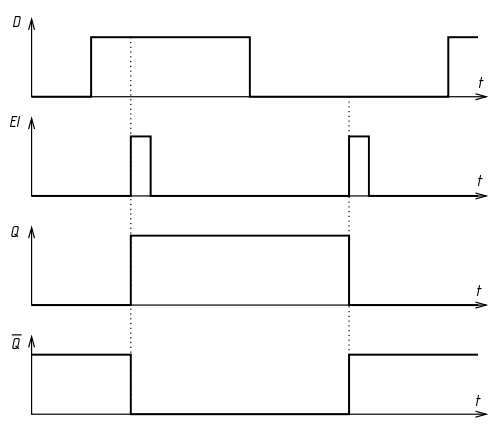

Временные диаграммы:

Состояния триггеров ТМ7

Режим работы	Входы		Выходы
	EI	D	Qn+1	Qn+1
Разрешение передачи данных на выход	1	0	0	1
	1	1	1	0
Защёлкивание данных	0	*	Qn = 1	Qn = 0
